建立新的PLC標準
FP-X 滿足多樣化的需求
容量、處理速度、安全性和擴充能力
一部能夠滿足小型規模設備控制需求的通用PLC依使用者要求而誕生
高效能的FP-X能夠快速且可靠地解決您的需求

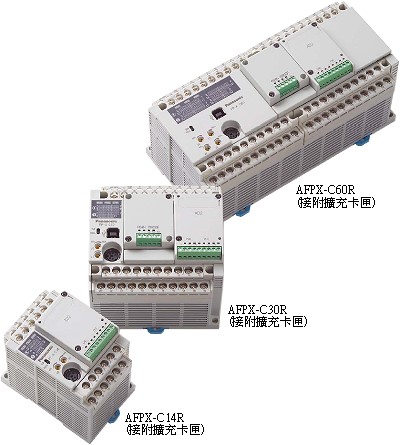

產品展示
松下電工可程式控制器(PLC)
產品名稱
PANASONIC FPX
產品特點
產品說明
- 電晶體主機 C60T/C30T內含4軸脈波輸出(100K*2/20K*2);C14T內含3軸脈波輸出(100K*2/20K*1)
- 超高速演算 基本命令0.32μs/Step (以5K Step程式:35%基本命令 65%應用命令;演算週期約1.9ms)
- 充裕的容量 C60/C30程式容量32K(C14程式容量16K)
- 高擴充點數 I/O擴充點數最多高達382點
- 高保護可為Download Only或8位數密碼保照 (密碼可使用A-Z/a-z/0-9;可有218兆種組合)
- USB支援 C60/C30支援USB埠:方便一般NoteBooK使用
超高速處理
高速掃描基本指令可達0.32μs(5 ksteps*1的掃描時間為1.9ms)
足以符合精巧型PLC需求的0.32μsec處理速度，在需要高速掃描時依然適用。
*1: 一個5-kstep程式包含35%的基本指令和65%的應用指令（資料轉換、4個操作）
超額的大容量
擁有充足意見區域*2的32 ksteps 程式容量
32 ksteps 的程式容量超過大部份精巧型PLC，可以彈性地因應各種未來需要擴充設備之應用的需求。
*2: C14R: 16 ksteps, C30R,C60R: 32 ksteps
搭配多樣化選項的高擴充能力
擁有最大300個點*3的I/O擴充，並可接附功能擴充卡匣作為進一步擴充
當您需要少量地新增功能時，擴充卡匣能夠輕易地提升功能而節省您的成本。擴充FP0轉接器能夠連接3個額外FP0擴充單元。
*3: 當擴充單元E30R問市。
高安全性
採用8位數字密碼和禁止功能上載的程式保護
配備USB埠*4
使用USB排線(AB型)可直接和PC連接。
*4: C14R未配備。
滿足各種需求的高擴充能力產品線
專為快速滿足使用者需求設計的產品線提供高等級的滿意度
產品線
| 控制單元 | ||
 |
AFPX-C14R |
電源供應器(100 到 240V AC)
DC 輸入: 8 (24V DC)
繼電器輸出: 6 (250V AC/2 A)
程式容量: 16 ksteps
電位計: 2
|
 |
AFPX-C30R |
電源供應器(100 到 240V AC)
DC 輸入: 16 (24V DC)
繼電器輸出: 14 (250V AC/2 A)
程式容量: 32 ksteps
電位計: 2
配備一個USB通訊埠
|
 |
AFPX-C60R |
電源供應器(100 到 240V AC)
DC 輸入: 32 (24V DC)
繼電器輸出: 28 (250V AC/2 A)
程式容量: 32 ksteps
電位計: 4
配備一個USB通訊埠
|
| 擴充單元 | ||
 |
AFPX-E16R |
DC 輸入：8 (24V DC)
繼電器輸出：8 (250V AC/2 A)
備註)
因為E16R無法提供電源給其他單元，因此不能將兩個以上的E16R串接在一起。
|
 |
AFPX-E30R
(Introduced soon)
|
DC 輸入: 16 (24V DC)
繼電器輸出: 14 (250V AC/2 A)
備註) 可新增高達8個包含E16R和EFP0的單元。
|
| 附加卡匣(通訊卡匣) | ||
 |
AFPX-COM1 | 通訊卡匣 (RS232C 1 ch.) |
| AFPX-COM2 | 通訊卡匣 (RS232C 2 ch.) | |
| AFPX-COM3 | 通訊卡匣 (RS485/422 可選擇 1 ch.) | |
| AFPX-COM4 | 通訊卡匣 (RS485 1 ch + RS232C 1 ch.) | |
| (應用卡匣) | ||
 |
AFPX-IN8 | 輸入卡匣 (24V DC, 8 輸入 ch.) |
| AFPX-TR8 |
輸出卡匣
(NPN 電晶體 0.3A, 8 輸出 ch.)
|
|
| AFPX-AD2 |
比輸入卡匣
(12-bit 位元非絕緣 0 到 10 V/O 到 20mA, 2 ch.)
|
|
| AFPX-PLS |
脈衝 I/O 卡匣
(高速計數器輸入：單相 80 kHz 2ch., 雙相 30kHz 1 ch.)
(脈衝輸出：1軸 100 kHz < cw/ccw, 脈衝 + 記號 >)
|
|
 |
AFPX-MRTC |
搭配即時時脈的主記憶體卡匣
(32 ksteps 程式記憶體 + 年/月/日/小時/分鐘中的即時時脈)
*即時時脈需要選購電池。
|
| 擴充FP0配接器 | ||
 |
AFPX-EFP0 | 可達3個FP0擴充單元可連接。 |
|
FP0-E8X
FP0-E16X
FP0-E8YT
FP0-E8YRS
FP0-F16T
FP0-E16P
FP0-E32T
FP0-E32P
FP0-E8RS
FP0-E16RS
|
8 ch. DC 輸入, MIL 接頭
16 ch. DC input, MIL 接頭
8 ch. 電晶體輸出, MIL 接頭
8 ch. 繼電器輸出, 螺旋終端機區塊
16 ch. 電晶體輸出, MIL 接頭
16 ch. PNP 輸出，MIL 接頭
16 ch. DC 輸入, 16 ch. 電晶體輸出, MIL 接頭
16 ch. DC 輸入, 16 ch. PNP 輸出, MIL 接頭
4 ch. DC 輸入, 4 ch. 繼電器輸出, 螺旋終端機區塊
8 ch. DC 輸入, 8 ch. 繼電器輸出, 螺旋終端機區塊
|
|
|
FP0-A21
FPO-A80
FPO-A04V
FPO-A01I
FPO-TC4
FPO-TC8
|
2 ch. 類比輸入, 1 ch. 輸出
8 ch. 類比輸入
4 ch. 類比(電壓)輸出
4 ch. 類比(電流)輸出
4 ch. 撒母耦合輸入
8 ch. 撒母耦合輸入
|
|
|
FP0-IOL
FP0-CCLS
|
I/O連結單元
CC-連結單元
|
|
|
FP0-E32RS *1
FP0-RTD6 *1
FP)-DPS2 *1
|
16 ch DC 輸入, 16 ch 繼電器輸出, 螺旋終端機區塊
6 ch RTD 輸入
PROFIBUS 遠端 I/O 單元
|
|
*1 由 Panasonic Electric Works 歐洲AG提供
規格
| 項目 | 規格 | |
| 程式方式 | 延遲標記方法 | |
| 控制方式 | 週期操作方式 | |
| 程式記憶體 | 內建快閃ROM (不須備份電池) | |
| 程式容量 | 16 ksteps (C14R) 32 ksteps (C30R,C60R) | |
| 操作處理速度 | 基本指令0.32μ s/step | |
| 基本指令 | 93 | |
| 應用指令 | 216 | |
| 外部輸入(X) | 1760個點*1 | |
| 外部輸出(Y) | 1760個點*1 | |
| 內部繼電器 (R) | 4096個點 | |
| 特殊內部繼電器 (R) | 192個點 | |
| 連結繼電器(L) | 2048個點 | |
| 計時器、計數器 (T/C) |
總共1024個點計時器（1ms .10ms .100ms .1s單位 )X32767 計數器可算到1到32767 |
|
| 資料暫存器 (LD) | 12285個字(C14R).32765(C30R,C60R) | |
| 連結資料暫存器 (LD) | 256個字 | |
| 特殊資料暫存器 (DT) | 374個字 | |
| 索引暫存器 (10到ID) | 14個字 | |
| 主控制繼電器(MCR) | 256個點 | |
| 標籤數量(LOOP) | 256個標籤 | |
| 差動數量 | 可達程式容量 | |
| 階梯數量 | 1000個階梯 | |
| 子程式數量 | 500條子程式 | |
| 中斷程式數量 | 15條程式(14條外部,1條固定) | |
| 高速計時器*2 |
控制單元內建計時器:單相8ch(10kHz) 或雙相4ch(5kHz) 脈衝1/0卡匣(AFP-PLS):單相2ch(80kHz) 或雙相1ch(30kHz) |
|
| 脈衝輸出*3 | 脈衝1/0卡匣(AFP-PLS):一個單元(單一軸)100kHz或兩個單元(雙軸)80kHz | |
| 脈衝截取輸入/中斷輸入 | 總共14個點(包含高速計數器) | |
| 週期性中斷 | 0.5ms到30s | |
| 電位計 | 2個點(0到1000)(C14R,C30R) 4個點(0到1000)(C60R) | |
| 持續掃描 | 可能 | |
| 即時時脈 | 有配備(僅在有安裝AFPX-MRTC時才可以使用)*4 | |
|
快閃ROM 備份*6 |
經由F12.P13命令備份 | 資料暫存器(32765個字) |
| 斷電時自動備份 | 計數器16個點(100到1023).內部繼電器128個點(R2470到R255F)資料暫存器55個字 | |
| 電池備份 | 系統暫存器配置儲存區中的記憶體(僅在安裝電池時)*5 | |
| 電池壽命(未提供電源時) |
安裝AFPX-MRTC 前 C14R:1230天 (在25°C溫度下實際操作為10年) C30R.CR60:990天 (在25°C溫度下實際操作為10年) 安裝AFPX-MRTC 後 C14R:780天 (在25°C溫度下實際操作為10年) C30RC60R:680天 (在25°C溫度下實際操作為10年) (C30R和C60R,可以安裝兩顆以上的電池。如此一來電池壽命可以延長許多次) |
|
| 密碼 | 可以(4或8個字元可供選擇) | |
| 自我診斷功能 | 看門狗計時器 程式語法的檢查 | |
| 意見儲存 | 可以(328KB) (不須備份電池) | |
| PLC連結功能 | 最多16個單元.連結繼電器1024個點.連結暫存器128個字(無須資料轉換或遠端程式化) | |
| 以RUN模式重新寫入 | 可以 | |
- 可用點的確實數量授限於硬體。
- 核定輸入電壓24 V DC,25°C的規格。頻率可能因電壓和溫度降低。
- 最大頻率因操作方法而定。請參考使用手冊中的詳細說明。
- 日曆準確性:在0°C為:119秒/月或更少,在25°C為:51秒/月或更少,在55°C為:148秒/月或更少(即時時脈需要安裝電池)。
- 在未安裝電池的情況下,將資料儲存在儲存區時,資料會不清楚並產生不具意義的資料值。當電池電量耗盡時也會發生同樣的狀況。
- 可能重新寫入的數量為10,000個或更少。

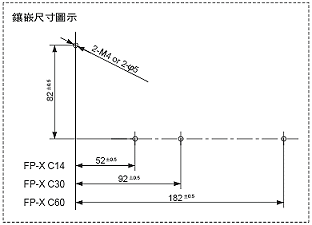

FP-X 控制單元尺寸 (單位：mm)

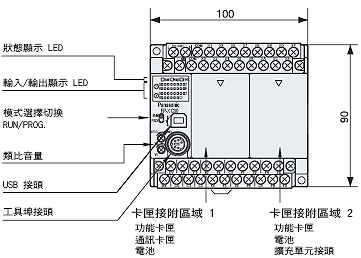

●AFPX-C14R(和擴充 I/O 單位 AFPX-E16R 相同尺寸)
●AFPX-C30R

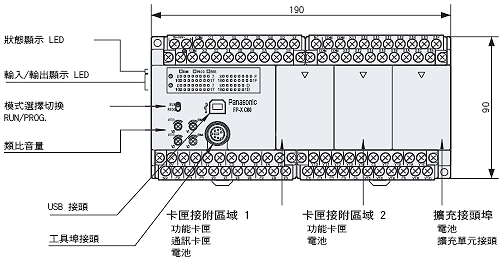

●AFPX-C60R

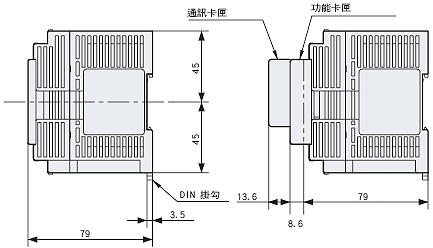

●已安裝擴充卡匣(功能和通訊)的尺寸

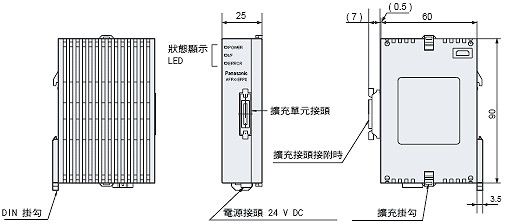

FP-X 擴充 FP0 配接器尺寸 (單位：mm)
