演算時間：0.9μs
控制點數：12~14點
程式容量：2.7k
產品展示
松下電工可程式控制器(PLC)
產品名稱
PANASONIC FPe
產品特點
產品說明
-
可以顯示三種顏色
可以顯示簡字母與數值。也可以顯示非常簡的訊息及計時器和計數器的設定值/經過值。 -
小型化；節省空間
在面板上安裝，可省下控制面板的空間。尺寸是48×48×70mm(內部深度)，屬小型。 - 相當於FP0-C14效能
-
內藏操作用按鍵
可以改變設定值。另外，也可以使用操作按鍵進行輸入。 -
IP66面板安裝型
與面板的設計相配合，也可以變換成黑色。
表示模式說明
可任意的文字、數值的表示和數值資料的變更。
.jpg)
表示和N模式相同可使用操作用開關輸入。
因內部有控制演算記憶體在顯示及數值可作變更。
在控制內入出力狀態(X,Y)可作顯示。
內藏RS485或RS232C介面器

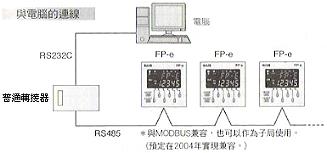

通過RS486最多可連結99個電腦站。
(RS485型)
使用C-NET轉接器時，最多可以連結32個電腦站；使用並通轉接器時最多能達到99個站，因此可以從電腦監控FP-e的運行狀態。

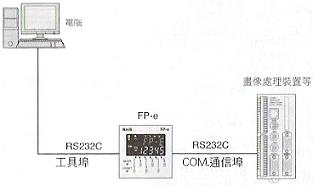

通過RS232C，可實現最多2個通信埠的通信。
(RS232C型)
可進行溫度控制
兩點K型熱電偶(-30℃~300℃)輸入
(熱電偶輸入型)
也可以活用為溫控器或溫控器的控制器。
PID控制輸出功能
使用PID命令，可進行精確的溫度控制。

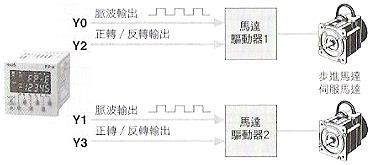

內藏2軸獨立位置控制的高速計數器
脈波輸出功能
配備著2頻道最大10kHz的脈波輸出。可以各自獨立進行控制，因此也可以對2獨立的位置進行控制。
高速計數器功能
在單相的情況下，4頻道合計為10kHz；在2相的情況下，2頻道合計為2kHz。此計數速度可用於對變頻器等的控制。(熱電偶輸出型減半。)
規格
| 項目 |
AFPE224300 標準型 (RS232C) |
AFPE224302 標準型 (RS485) |
AFPE224305 萬年曆計時器型 (RS232C) |
AFPE214325 電熱偶輸入型 (RS232C) |
AFPE214322 電熱偶輸入型 (RS485) |
|||||||
| 程式化方式/控制方式 | 階梯/圖循環的演算方式 | |||||||||||
| 輸入/輸出點數 | 單元主體 | 14點（輸入8點 .輸出6點（Tr.nNPN5點/Ry1點） | 12點（輸入6點 .輸出6點（Tr.nNPN5點/Ry1點） | |||||||||
| 前部按鍵輸入 | 8點 | |||||||||||
| 程式記憶體 | 內藏記憶體 | 內藏EEP-ROM | ||||||||||
| 程式容量 | 7270步 | |||||||||||
| 命令語數 | 基本指令 | 83種 | ||||||||||
| 應用指令 | 117種 | |||||||||||
| 演算速度 | 0.9μ s/步（基本指令） | |||||||||||
| 1/0更新＋基礎時間 | 2ms | 標準2-3ms(最大15ms） 注1 | ||||||||||
| 運算用記憶體點數 | ||||||||||||
| 繼電器 | 內部繼電器 (R) | 1008點(R0?R62F) | ||||||||||
| 特殊內部繼電器 (R) | 64點(R9000~R903F) | |||||||||||
|
計時器、計數器 (T)(R) |
144點初始設置下計時器100點T0~T99/記數器44點C100~C143)注2 計時器量程（1ms .10ms .100ms .1s ):通過命令選擇 |
|||||||||||
| 記憶體區域 | 資料暫存器 (DT) | 1660字（OT0~DT1659) | ||||||||||
| 特殊資料暫存器 (DT) | 112字（DT9000~DT9111） | |||||||||||
| 索引暫存器 (IX、IY) | 2點 | |||||||||||
| 微分點數 | 無限制 | |||||||||||
| 主局控制繼電器（MCR)點數 | 32點 | |||||||||||
| 標籤數（JP＋LOOP數） | 64個標籤 | |||||||||||
| 步階階梯圖（程式）數 | 128工程 | |||||||||||
| 副程式數 | 6個副程式 | |||||||||||
| 中斷程式數 | 7個程式（外部6點 ,內部1點） | |||||||||||
| 自我診斷功能 | 看門狗計時器 程式語法的檢查 | |||||||||||
| 萬年曆計時器型 注3 | 無 | 年（公曆後2位）月日時分秒星期（僅在電池安裝狀態下可使用） | 無 | |||||||||
| 電池壽命 | 無 | 220日以上（實際使用值：870日（25°C）更換標準：1年（在完全不通電的情況下) | 無 | |||||||||
| 脈波攝取輸入 |
|
|||||||||||
| 中斷輸入 | ||||||||||||
| COM通信埠 注4 | (RS232C) | (RS485) | (RS232C) | (RS232C) | (RS485) | |||||||
| 定時中斷 | 0.5ms~30s | |||||||||||
| 常數掃瞄 | 可以 | |||||||||||
| 密碼 | 可以 | |||||||||||
| 特殊功能 | ||||||||||||
|
高速計數器功能 *高速計數器也可以為1相 2ch+2相1ch的組合。 |
計數模式：加計數/減計數<1相> 輸入點數：4ch | |||||||||||
| 最高計數速度：4ch合計最大10kHz | 最大5kHz | |||||||||||
|
||||||||||||
| 最小輸入脈寬：X0 ,X1 ,50μ s( 10kHz) | X0 ,X1 ,100μ s( 5kHz) | |||||||||||
| X3 ,X4 ,100μ s( 5kHz) | ||||||||||||
| 計數模式：2相/個別/方向判別<2相> 輸入點數：2ch | ||||||||||||
| 最高計數速度：2ch合計最大2kHz | 最大1kHz | |||||||||||
|
||||||||||||
| 最小輸入脈寬：X0 ,X1 ,50μ s( 10kHz) | X0 ,X1 ,100μ s( 5kHz) | |||||||||||
| X3 ,X4 ,100μ s( 5kHz) | ||||||||||||
| 脈波輸出功能 | 輸出點數 | 獨立2點（Y0 .Y1)(無補間功能） | ||||||||||
| 輸出頻率 |
40Hz~10kHz(Y0.Y1:1點輸出時 40Hz~5kHz(Y0 .Y1:2點輸出時） |
40Hz~5kHz(1點 ) 40Hz~2.5kHz(2點) |
||||||||||
| PWM輸出功能 | 輸出點數 | 2點（Y0 .Y1) | ||||||||||
| 輸出頻率 | 頻率0.15Hz~1kHz 週期：0.1%~99.9% | |||||||||||
| 記憶體備份注8 | ||||||||||||
| 計時器 | 均為非保持 | |||||||||||
| 計數器 | 非保持型 | 從設定值起至C139。 | ||||||||||
| 保持型 | 4點（經過值）C140~C143 | |||||||||||
| 內部繼電器 | 非保持型 | 976點(R0?R62F) 61字(WR0?WR60) | ||||||||||
| 保持型 | 32點(R610?R62F) 61字(WR61?WR62) | |||||||||||
| 資料暫存器 | 非保持型 | 1652字（OT0~DT1651) | ||||||||||
| 保持型 | 8字（OT1652~DT1659) | |||||||||||
注)
- 每250ms掃瞄時間變長一次。
- 計時器/計數器點數的分配可通過係統暫存器設置。
- 萬年曆計時器經度0°C:月差200秒以下.25°C:月差70秒以下.55°C月:差240秒以下
-
用COM通信埠進行通信的情況下.建議進行在發送處理。
關於COM通信埠的RS232C的驅動迴路,建議使用DIA/TIA-232E和CCITTV.28規格的產品。 - 10kHz為額定輸入電壓24V.25°C時的規格。頻率會隨電壓,溫度而降低。
- 重量輸入X0.X1均設為附重置功能情況下,X2作為X1的重置輸入。同樣.在X3.X4的情況下。X5作為X4的重置輸入。
- 實行位置控制指令F168時.最大為9.5kHz
-
程式與系統暫存器用EEP-ROM保持,內部寄電器,資料暫存器,計時器/計數器的保持區域用EEP-ROM保持。
萬年曆計時器型,在裝有電池的狀態下.可用系統暫存器對設定進行更改。在無用電池狀態下也可以進行更改.但資料無法保存。 - 使用FP-e所用的F180(SCR),F181(DSP)指令需要FPWINGR Ver2.2以上版本支持。
